SY, SY-APOLLO-41U - 4x1 Seamless KVM switcher (Multi-viewer) with USB 3.0

Apollo 41U

Naadloze 4-naar-1 KVM-multiviewer met in totaal 5 HDMI-ingangen en 1 HDMI-uitgang, met brede schaalbaarheid tot 4K 60Hz 4:4:4. Dankzij de sneltoetsen op het toetsenbord en de 'roaming mouse'-functie kunnen alle aangesloten HDMI-bronnen worden bediend via een van de 2 HDMI-poorten. Weergave in Single, Dual, Triple, Quad Multiview of diverse configureerbare PIP-modi is mogelijk. Een audio-de-embed-optie is beschikbaar als optische Toslink of L+R analoge uitgang van elk van de HDMI-ingangen. Daarnaast maakt breakaway audio het mogelijk om audio van elke aangesloten HDMI-bron te selecteren. De Apollo 41U is een complete KVM-switcher/multiviewer die geschikt is voor een breed scala aan residentiële en zakelijke omgevingen. Toepassingen variëren van commerciële ruimtes en controlekamers tot medische en militaire faciliteiten en meer. Het biedt een robuuste en betrouwbare naadloze KVM-switchinginterface met aanpasbare multiview-mogelijkheden.

Naadloze 4:1-switcher – Schakel naadloos tussen 4 HDMI 2.0-ingangen en 1 HDMI 2.0-uitgang, geschikt voor resoluties tot 4K60 4:4:4 60Hz 18G.

Roaming Mouse – De roaming mouse biedt een handige en veelzijdige bedieningsmogelijkheid. In de multiview-modus kan elke aangesloten HDMI-bron worden bediend met een aangesloten muis en toetsenbord.

5 USB-poorten – 3 USB 3.0-poorten voor HD-/camera-aansluiting. 2 speciale HDMI USB-poorten voor de aansluiting van toetsenbord/muis.

Multiview-modus – Elk van de 4 beschikbare ingangen kan worden geselecteerd voor weergave in enkelvoudige, dubbele, drievoudige of viervoudige weergave, met diverse opties voor venstergrootte.

PiP – Twee willekeurige ingangen kunnen worden gebruikt om een ​​aangepaste beeld-in-beeld-weergave te creëren, inclusief venstergrootte en -positie.

Breed scala aan schaling – Volledige 4K 18G-schaling met volledige controle over zowel resolutie als verversingsfrequentie, voor een optimaal beeld op basis van de mogelijkheden van het scherm.

Volledige audiobediening – Dempfunctie en volumeregeling. Audio kan worden uitgelezen via Toslink of analoge L/R RCA-aansluitingen. De audio van elk van de beschikbare ingangen kan op elk moment onafhankelijk worden geselecteerd.

10 presets – Er kunnen maximaal 10 preset-scènes worden opgeslagen en opgeroepen.

Volledige sneltoetsbediening – Gebruik zowel toetsenbord als muis om elke aangesloten bron te bedienen of om te schakelen tussen multiview-modi.

VKA – De Video Keep Alive-functie zorgt ervoor dat de video-uitvoer behouden blijft wanneer er geen signaal is. Wanneer er geen actief ingangssignaal is, kan het scherm worden geconfigureerd om een ​​blauw of zwart beeld weer te geven, zodat de schermen actief blijven totdat een nieuw signaal wordt gedetecteerd.

IT-inhoudinstelling – De IT-inhoudinstelling (ITC) zorgt ervoor dat het scherm zijn eigen algoritmes voor videokwaliteitsverwerking gebruikt in plaats van het Intel-grafische stuurprogramma wanneer films in de volledige schermmodus worden afgespeeld, om de beste videokwaliteit te garanderen.

HDCP-beheer – Ondersteuning en beheer van HDCP zorgt voor compatibiliteit. Converteer van HDCP 2.2 naar HDCP 1.4 of gebruik eenvoudig de cascademodus.

Automatisch of handmatig schakelen – In de modus 'Enkel' selecteert de automatische schakelfunctie automatisch de nieuw aangesloten bron. Wanneer de momenteel geselecteerde bron verloren gaat, wordt automatisch de volgende beschikbare actieve ingang geselecteerd. Handmatig schakelen kan via het voorpaneel, IR of RS232.

HDR – Ondersteunt HDR, HDR10, HDR10+, HLG en Dolby Vision.

Functies

• 4x1 Naadloze KVM-switcher + multiviewer
• Breed scala scaler tot 4K60 4:4:4
• Roaming mouse
• Enkele, dubbele, drievoudige en viervoudige weergavemodi
• Aanpasbare PiP-modus (Picture-in-Picture)
• Audio kan worden afgescheiden van elke ingang + De-embed audio
• 3x USB-A 3.0-randapparaatpoorten
• 2x USB-A HID-poorten (toetsenbord en muis)
• Sneltoetsen voor toetsenbord en muis
• Tot 10 vooraf ingestelde scènes kunnen worden opgeslagen en opgeroepen
• Test Pattern Generator (TPG)
• Video Keep Alive (VKA)
• Uitgebreide EDID-controle
• HDCP-beheer

PART NUMBER: SY-Apollo 41U

HDMI VERSION

  Inputs: HDMI 2.0 (18Gbps) – HDR, HDR10, HDR10+, HLG and Dolby Vision Formats supported

  Output: HDMI 2.0 (18Gbps) – HDR, HDR10, HDR10+, HLG and Dolby Vision Formats supported

HDCP COMPLIANCE

  Input HDCP: Accepts all versions up to HDCP 2.2

  Output HDCP: Fully controlled – Pass through, 1.4, 2.2, Cascade mode

RESOLUTIONS / FORMATS

  Input resolutions:

  All HDMI and PC resolutions up to 4K2K 60Hz 4:4:4

Colour Space

  Pass through of RGB, YCbCr 4:4:4, 4:2:2, 4:2:0

Colour Depth

   8, 10, 12 bits

SCALER

  Up and Down-Scaling (Resolution and Refresh Rate)

  Allows any Resolution between 1080 and 4K@60Hz 4:4:4 and any Frame Rate

  Audio Formats Supported:

  2.0/2.1/5.1/7.1 channel LPCM, Dolby, AC3, DTS

  De-embedded Audio out:

  Digital Toslink and Analogue (L/R)

  USB Quad Switching

  4x USB-B Host ports

  2x USB-A ports for HID (Keyboard, Mouse)

  3x USB-A ports for peripheral devices, USB Cameras, Audio, Video and USB 2.0 Mass storage

  CONTROL

  IR In

  Universal, 25-60 KHz carrier frequency

  RS232 Control

  Any baud rate to maximum of 115200

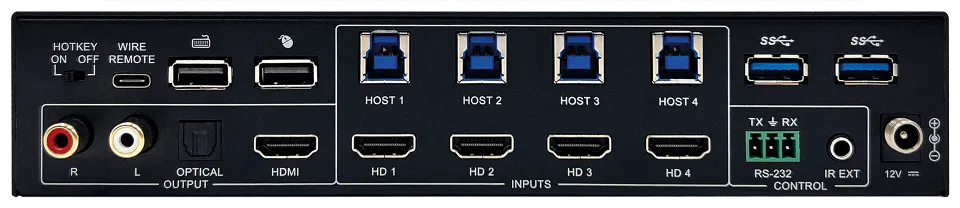

CONNECTORS

  4x HDMI Inputs

  1x HDMI Output

  4x USB-B Host Ports

  2x USB-A HID ports

  3x USB-A Peripheral ports

  1x Toslink Optical output port

  1x Pair RCA Analogue Audio Output Jacks

  1x 3.5mm TRS IR Input

  1x Phoenix Screw Terminal port for RS232 control

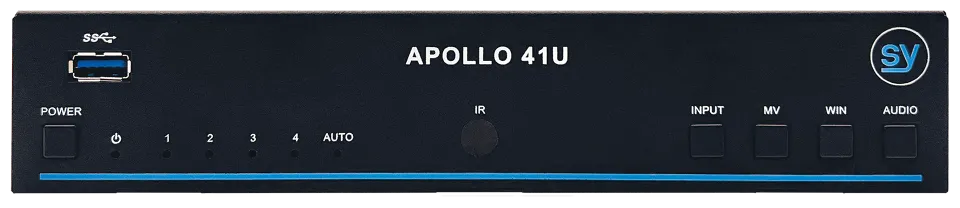

  1x IR Eye on front panel

  1x 12V DC Power input (2.1mm barrel jack)

POWER

Power Consumption:

   10W

Power Supply:

  12V 1.0A DC – (2.1mm barrel jack)

ENVIRONMENTAL

Operating Temperature Range:

  0 ~ +40˚C (32 ~ 104F)

Operating Humidity Range:

  20 ~ 90% RH (Non-condensing)

PHYSICAL

DIMENSIONS (WDH) Each unit:

  220 x 100 x 45mm

WEIGHT (net) Each unit:

  780g

WHAT’S IN THE BOX

  1x SY-Apollo 41U

  1x 12V 1A Power Supply

  1x User manual
