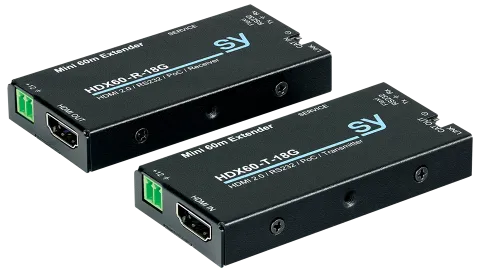

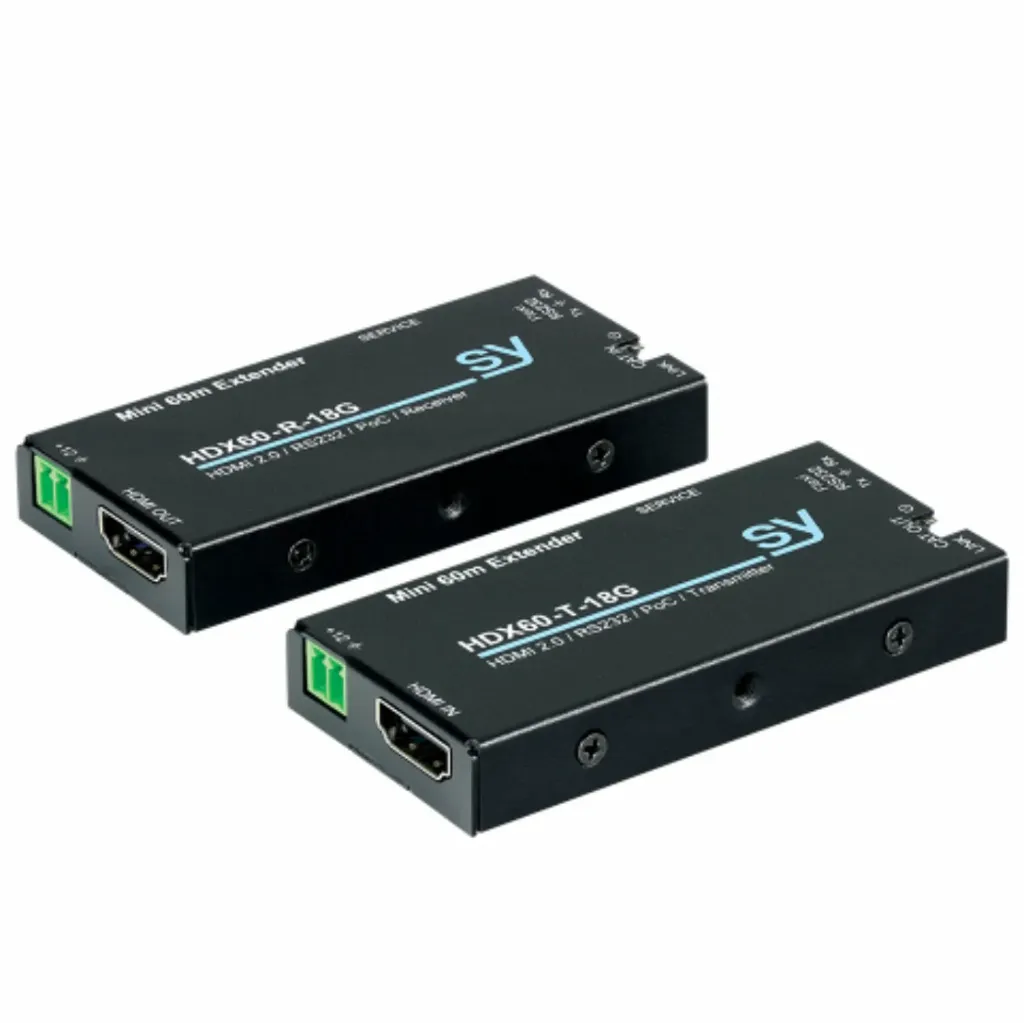

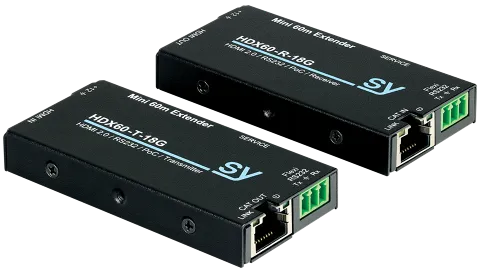

SY, SY-HDX60-18G – 18G 4K HDMI & RS232 Extender

HDX60-18G – 4K60 HDMI Extender Set The HDX60-18G is a compact professional HDMI extender designed to deliver reliable 4K60 4:4:4 video transmission up to 60 metres over standard CAT cable. Combining HDMI 2.0 performance with advanced control and diagnostic functionality, it is ideal for corporate AV, education, digital signage, meeting rooms, home cinema, and professional integration projects. Supporting resolutions up to 4K60 HDR, the extender can transmit 4K signals up to 60m and 1080p up to 85m, while also providing bi-directional RS232 and IR pass-through for seamless system control integration. What sets this extender apart is the extensive range of built-in installation and troubleshooting tools, helping integrators achieve stable, reliable AV performance in even the most demanding environments. EDID & HDCP Management Reliable HDMI distribution depends on proper EDID and HDCP communication between connected devices. Comprehensive EDID management allows the installer to optimise source output formats using display pass-through, predefined EDID profiles, or custom uploaded EDID settings. Advanced HDCP management further improves compatibility, with selectable HDCP modes including HDCP 1.4, HDCP 2.2, Follow In, Follow Out, and Cascade mode. These tools help eliminate compatibility issues between mixed-generation source and display equipment. Built-In Test Pattern Generator An integrated Test Pattern Generator provides a convenient way to verify cable infrastructure, displays, and system operation without requiring an external signal generator. Multiple resolutions and pattern types are available, including checkerboard and solid colour patterns at 1080p60, 4K30, and 4K60, making commissioning and troubleshooting significantly easier during installation. Video Keep Alive (VKA) The built-in Video Keep Alive feature maintains a stable video output whenever the source signal is lost. When activated, the internal test pattern generator automatically takes over to prevent displays or projectors from losing sync. This can be particularly beneficial in projector installations where signal loss could otherwise trigger lengthy resynchronisation or shutdown cycles. Flexible Control & Diagnostics Comprehensive control and monitoring features are available via both the USB-C Service ports and the Flexi RS232 interfaces located on the transmitter and receiver units. The Flexi port automatically detects whether it is being used for RS232 or IR functionality, simplifying installation while reducing configuration complexity. Additional diagnostic and control features include: Baud rate configuration HDCP and EDID management HPD triggering Test pattern selection Video Keep Alive configuration Device reboot and reset Real-time temperature monitoring Link and signal status reporting HPD Management The Hot Plug Detect (HPD) function allows the HDMI connection to be remotely reinitialised, forcing the source and display to renegotiate communication without physically disconnecting cables. This feature is particularly useful when equipment is mounted in difficult-to-access locations such as ceiling spaces, AV racks, or behind displays. Bi-Directional PoC Power Bi-directional PoC (Power over Cable) allows the entire extender set to be powered from either the transmitter or receiver end using a single power supply. This simplifies installation, reduces cabling requirements, and removes the need for local power at both ends of the system. Compact Professional Design Both units feature a robust ultra-compact metal enclosure measuring just 79mm x 38mm x 11.5mm, making them ideal for discreet installation behind displays, under tables, inside lecterns, or within compact AV racks. The metal chassis also assists with heat dissipation, helping maintain reliable long-term operation Features 4K60 4:4:4 HDMI extension up to 60m 1080p extension up to 85m HDMI 2.0 & HDCP 2.3 support HDR compatible Bi-directional RS232 pass-through Bi-directional IR pass-through EDID management HDCP management Built-in Test Pattern Generator Video Keep Alive (VKA) HPD management 4K to 1080p downscaling USB-C service and control port Bi-directional PoC (Power over Cable) Compact low-profile design Real-time status and diagnostics Flexible RS232 or IR auto-detection port

De extender ondersteunt resoluties tot 4K60 HDR en kan 4K-signalen tot 60 meter en 1080p tot 85 meter verzenden. Daarnaast biedt hij bidirectionele RS232- en IR-passthrough voor naadloze systeemintegratie.

Wat deze extender onderscheidt, is het uitgebreide aanbod aan ingebouwde installatie- en probleemoplossingstools, waarmee integrators stabiele en betrouwbare AV-prestaties kunnen realiseren, zelfs in de meest veeleisende omgevingen.

Betrouwbare HDMI-distributie is afhankelijk van een goede EDID- en HDCP-communicatie tussen de aangesloten apparaten. Uitgebreid EDID-beheer stelt de installateur in staat om de uitvoerformaten van de bron te optimaliseren met behulp van display pass-through, vooraf gedefinieerde EDID-profielen of aangepaste, geüploade EDID-instellingen.

Geavanceerd HDCP-beheer verbetert de compatibiliteit verder, met selecteerbare HDCP-modi zoals HDCP 1.4, HDCP 2.2, Follow In, Follow Out en Cascade-modus. Deze tools helpen compatibiliteitsproblemen tussen bron- en weergaveapparatuur van verschillende generaties te voorkomen.

Een geïntegreerde testpatroongenerator biedt een handige manier om de kabelinfrastructuur, beeldschermen en systeemwerking te controleren zonder dat een externe signaalgenerator nodig is.

Er zijn meerdere resoluties en patroontypen beschikbaar, waaronder schaakbord- en effen kleurpatronen in 1080p60, 4K30 en 4K60, waardoor inbedrijfstelling en probleemoplossing tijdens de installatie aanzienlijk eenvoudiger worden.

De ingebouwde Video Keep Alive-functie zorgt voor een stabiele video-uitvoer wanneer het bronsignaal wegvalt. Wanneer deze functie is geactiveerd, neemt de interne testpatroongenerator automatisch de controle over om te voorkomen dat beeldschermen of projectoren de synchronisatie verliezen.

Dit kan met name nuttig zijn bij projectorinstallaties, waar signaalverlies anders zou kunnen leiden tot langdurige resynchronisatie- of uitschakelcycli.

Uitgebreide bedienings- en bewakingsfuncties zijn beschikbaar via zowel de USB-C-servicepoorten als de Flexi RS232-interfaces op de zender- en ontvangereenheden.

De Flexi-poort detecteert automatisch of deze wordt gebruikt voor RS232- of IR-functionaliteit, wat de installatie vereenvoudigt en de configuratiecomplexiteit vermindert.

Aanvullende diagnose- en bedieningsfuncties zijn onder andere:

Baudrateconfiguratie

HDCP- en EDID-beheer

HPD-activering

Selectie van testpatronen

Video Keep Alive-configuratie

Apparaat opnieuw opstarten en resetten

Realtime temperatuurbewaking

Rapportage van link- en signaalstatus

HPD-beheer

De Hot Plug Detect (HPD)-functie maakt het mogelijk om de HDMI-verbinding op afstand opnieuw te initialiseren, waardoor de bron en het scherm de communicatie opnieuw tot stand brengen zonder de kabels fysiek los te koppelen.

Deze functie is met name handig wanneer apparatuur is gemonteerd op moeilijk bereikbare plaatsen, zoals plafondruimtes, AV-racks of achter schermen.

Bidirectionele PoC (Power over Cable) maakt het mogelijk om de gehele extenderset van stroom te voorzien via één enkele voeding, zowel aan de zender- als aan de ontvangerzijde.

Dit vereenvoudigt de installatie, vermindert de benodigde bekabeling en maakt een aparte voeding aan beide uiteinden van het systeem overbodig.

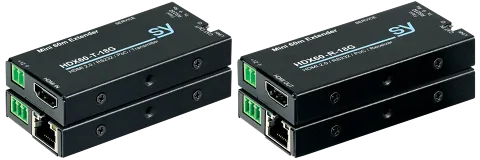

Beide units hebben een robuuste, ultracompacte metalen behuizing van slechts 79 mm x 38 mm x 11,5 mm, waardoor ze ideaal zijn voor discrete installatie achter schermen, onder tafels, in lessenaars of in compacte AV-racks.

De metalen behuizing helpt ook bij de warmteafvoer, wat bijdraagt ​​aan een betrouwbare werking op lange termijn.

-4K60 4:4:4 HDMI-uitbreiding tot 60 m

-1080p-uitbreiding tot 85 m

-Ondersteuning voor HDMI 2.0 en HDCP 2.3

-HDR-compatibel

-Bidirectionele RS232-doorvoer

-Bidirectionele IR-doorvoer

-EDID-beheer

-HDCP-beheer

-Ingebouwde testpatroongenerator

-Video Keep Alive (VKA)

-HPD-beheer

-Downscaling van 4K naar 1080p

-USB-C service- en besturingspoort

-Bidirectionele PoC (Power over Cable)

-Compact, onopvallend ontwerp

-Realtime status en diagnostiek

-Flexibele RS232- of IR-automatische detectiepoort
