Cloud, Z4 - 6 Music inputs 2 mic + paging 4 facility

Cloud is de Engelse fabrikant van topkwaliteit zone mixers voor toepassingen in scholen, winkels, horeca, hallen etc...

Wij hebben een brede range aan versterkers, mengversterkers en zone mixers.

Bel ons voor vrijblijvend advies, wij helpen u graag! Tel: 0547-712092 of email: info@audiointegrate.nl

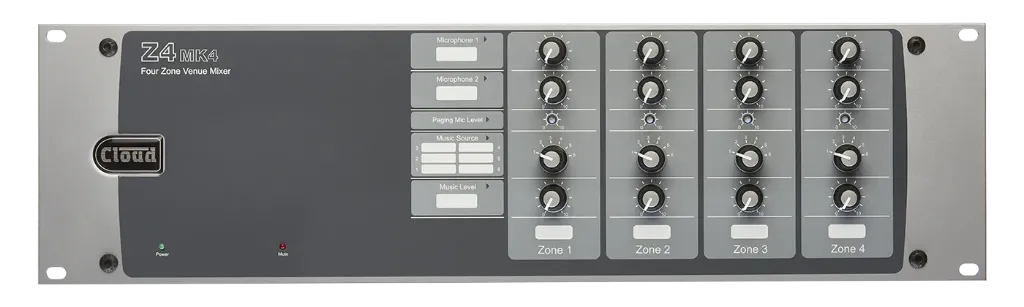

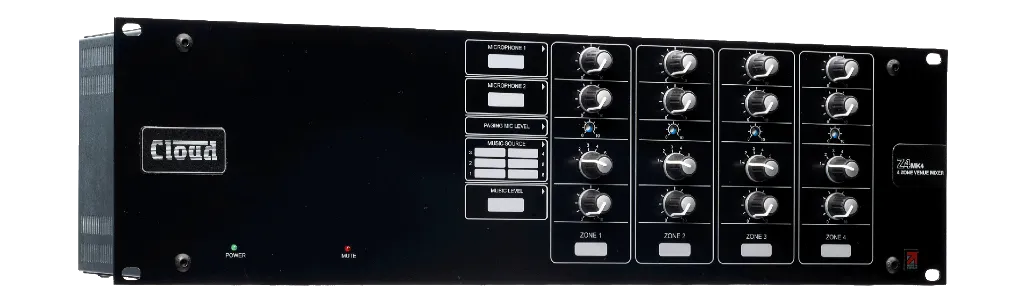

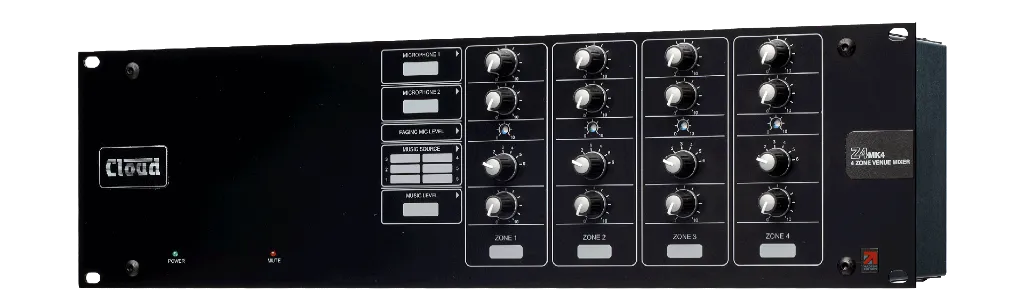

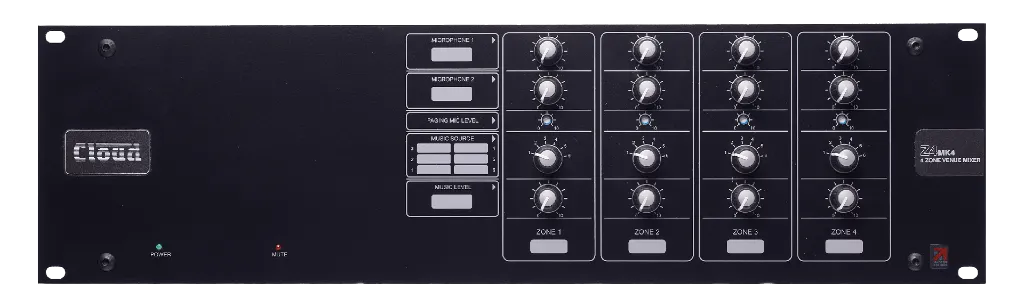

De Z4 is de meest eenvoudige oplossing voor in horeca en kantoor. De bediening is simpel en voor iedereen te begrijpen. Het volume van de muziek en microfoons is direct en simpel met een draaiknop op de voorzijde te regelen.

De Z4 beschikt over 4 zones en per zone kan een muziekbron gekozen worden (dvd, cd, tuner etc...) het volume kan worden aangepast per zone, via de twee onderste draaiknoppen. De twee bovenste draaiknoppen zijn om het volume van de microfoons te regelen.

6 Music inputs 2 mic inputs + paging mic, 4 x facility inputs, 4 output zones

The Z4 offers direct connection of up to six music sources, two microphones and a paging mic, all of which can be selected to operate in up to four different output zones, in any combination. The Z4ii offers the complete solution for multi-zone, multi functional venues. With the ability to accept an array of input sources such as CD, Video, Satellite etc., the Z4ii is an ideal choice. It has been developed specifically to meet these needs and can act as a user friendly master control for the entire sound system. Connecting the LM-1 or DM-1 active modules extends the versatility of the units allowing designers to provide simple, cost effective solutions to many customers' requirements that are difficult to achieve with other manufacturers' products.

• Four zone mono mixer

• CDPMpaging mic with chime available

• 6 line inputs with preset gain controls

• Line 6 priority, can be selected on a zone by zone basis

• Facility input available on all zones

• Accepts active modules DM-1 and LM-1

• Music level and source selection with remote control RSL-6 (or RL-1 for remote level only) per zone

• 2 mic inputs with volume controls on front panel

• Input for paging mic with priority and zone selection

• Separate EQ for mic and music

• All mics have priority over music

• Optional equaliser modules for Bose® loudspeakers can be fitted to any zone

Artikelnummer: 230100.00

De Z4MK2 en 3 zijn niet meer leverbaar. Hoe je een LM-1 aansluit op een nieuwe Z4, lees je in de downloads aan de rechterzijde van de pagina

FAQ

- Kan je een LM-1 aansluiten op de RJ45 connector van een Z4 en Z8 MK3?

Ja, in de downloadsectie aan de rechterzijde van deze pagina vind je een handleiding.

- Hoe kun je meerdere zones met de Z4 en de Z8 aansturen met omroep (paging) microfoons?

Stel je hebt 12 zones. Je kunt dan een Z4 en een Z8 gebruiken in combinatie met één of meerdere PM12 omroep mircrofoons van Cloud. De microfoon aansluiting (audio signaal) gaat zowel naar de Z4 als de Z8. De kabels voor zone select verbind je per zone respectievelijk op de Z4 en de Z8. Dit kan dus ook voor 16 zones, 24 zones etc. Neem contact met ons op voor een gedetailleerd aansluitschema.

- Hoe kunnen de paging microfoons van Cloud (PM-serie) worden aangesloten?

Aansluiten van het audio signaal gaat via een microfoonkabel op input 'Paging Mic'. Vervolgens gaat het aansturen van de zone via de input 'Paging Microphone Zone Access Switching' op de Z4 en de Z8. Heb je meerdere paging microfoons nodig dan kunnen de PM's van Cloud via een CAT5 kabel worden doorgelust, zolang de laatste in de lijn (die aangesloten wordt op de Z4 of Z8) via bovenstaand wordt bekabeld.

- Hoeveel Paging mics op een Z4 of Z8?

One microphone is connected to the Z4. Up to 31 other paging microphones may be connected by daisy-chaining to the first. You can support a system with 32 microphones and a single Z4ii. Only one paging microphone may be powered by the mixer, any further microphones must use an external power supply.

In a multiple paging microphone system, priority is first-come first-serve by default where if an announcement is being made from any station, the other stations on the network 'busy' and disallow announcements to be made from those stations.

- Welke inputmodules zijn geschikt?

DM-1 (2x XLR microfoon inputs met volume controle)

LM-1 (1x XLR microfoon input met volume controle en 1x RCA stereo line input met volume controle) De LM-1 is tevens voorzien van bronkeuze en master volume

XLR-F1 (1x XLR microfoon female connector)

XLR-M1 (1x XLR microfoon male connector)

- Welke remotes zijn geschikt?

RL-1 (Master volume regelaar)

RSL-6 (bronkeuze en master volume regelaar)

LM-1 (1x XLR microfoon input met volume controle en 1x RCA stereo line input met volume controle) De LM-1 is tevens voorzien van bronkeuze en master volume

- Zijn de Z4 en de Z8 te gebruiken in combinatie met een ontruimingssysteem?

Op de Z4 en Z8 is line ingang 6 per zone te selecteren als prioriteit (via interne jumpers). Tevens zijn de Z4 en Z8 voorzien van een Music Mute input.

Alle microfoons hebben prioriteit over de line ingangen
